Lackierhaken & Gehänge
Hochwertige Lackierhaken, Aufhänger und Gehänge aus gezogenem Federstahldraht (EN 10270-1-SH) für die sichere, vibrationsfreie Teileaufnahme bei der Pulverbeschichtung, Nasslackierung und KTL.
Durch den Einsatz von patentiertem Federstahl behalten unsere Haken auch unter hoher thermischer Ofenbelastung (bis 400° C) ihre exakte Federspannung und Formstabilität. Die präzise gefertigten Kontaktspitzen garantieren eine optimale elektrostatische Erdung – die Grundvoraussetzung für einen fehlerfreien, homogenen Pulverauftrag ohne Schichtdickenabrisse.
• Eckige Warenträger & definierte Fixierung: Nutzen Sie Lackierhaken ECKIG für Vierkantrohre (Standard-Schenkelmaße 11/11, 14/14, 20/20 mm) zur verdrehsicheren Ausrichtung im Luftstrom.
• Rundrohr-Förderer & flexible Traversen: Greifen Sie zu Lackierhaken RUND mit präzisen Biegeradien (R 8 mm, R 11 mm, R 15 mm) für müheloses Einhängen und leichtes Pendeln.
• Ausrichtung im Spritzbereich: Wählen Sie zwischen planliegender (0°) oder um 90° verdrehter Schenkelbiegung für die optimale Ausrichtung der Werkstückoberfläche zur Spritzpistole.
• Belastung & Drahtdurchmesser: Von Ø 1,0 mm (bis 5 kg für Kleinteile) über Ø 3,0 mm (bis 25 kg für Baugruppen) bis zu Ø 12,0 mm für schwere Gussteile über 250 kg.

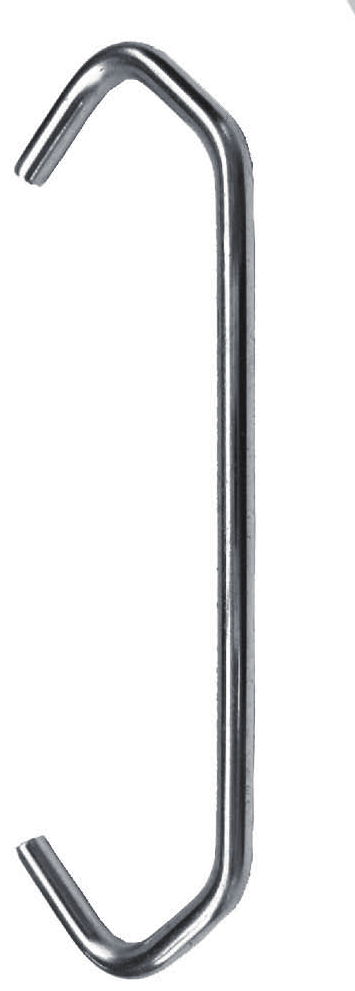

Serie 2000: Lackierhaken ECKIG
bis 400° C
VergrößernMit rechtwinklig gebogenen Schenkeln für kantige Warenträgerstangen und definierte Einhängepunkte:
- Drahtstärken: Ø 1,0 mm bis Ø 12,0 mm (Sonderstärken auf Anfrage)
- Standard-Schenkelmaße: 11/11 mm, 14/14 mm, 20/20 mm
- Ausrichtung: Planliegend oder um 90° verdreht für optimale Spritzgeometrie
- Längen: 50 mm bis 1.000 mm ab Lager lieferbar

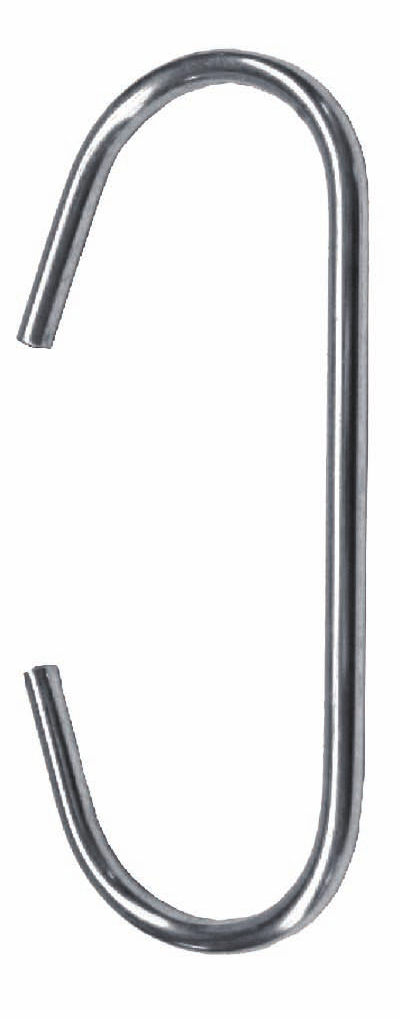

Serie 2000: Lackierhaken RUND
bis 400° C
VergrößernMit kreisförmigen Radien für Rundrohr-Förderer, Querstangen und flexible Aufhängepunkte:
- Drahtstärken: Ø 1,0 mm bis Ø 12,0 mm
- Standard-Radien: R 8 mm, R 11 mm, R 15 mm
- Ausrichtung: Planliegend oder um 90° verdreht
- Längen: 50 mm bis 1.000 mm (Sonderlängen auf Anfrage)
Richtwerte für Tragfähigkeiten je Drahtdurchmesser
Die tatsächliche Tragfähigkeit hängt von der gewählten Hakenlänge, der Temperatur im Einbrennofen und der Lastverteilung ab. Für Standard-Einbrenntemperaturen bis 220° C gelten folgende praxisbewährte Richtwerte:
| Drahtdurchmesser | Empfohlene max. Belastung | Typische Werkstücke & Anwendungsbeispiele |
|---|---|---|
| Ø 1,0 mm bis 1,5 mm | bis 5 kg | Elektronik-Kleinteile, Blechabdeckungen, Federn, Schrauben |
| Ø 2,0 mm | bis 10 kg | Gehäusedeckel, Frontblenden, Schaltschrankzubehör, Halterungen |
| Ø 3,0 mm | bis 25 kg | Profilrohre, Halter, Motorhaubenteile, Schweißbaugruppen |
| Ø 4,0 mm | bis 50 kg | Schwere Gehäuse, Rahmenkonstruktionen, Maschinenverkleidungen |
| Ø 5,0 mm | bis 80 kg | Fahrzeugachsen, Unterfahrschutz, Zaunelemente, Großteile |
| Ø 6,0 mm bis 8,0 mm | bis 150 kg | Gussteile, Landmaschinenkomponenten, schwere Stahlträger |
| Ø 10,0 mm bis 12,0 mm | über 250 kg | Schwerstteile, Nutzfahrzeugbau, Industrie-Kranaufhängungen |
Beratung für Sondergehänge & Warenträger
Sie benötigen Mehrfachgehänge, Bauteilaufnahme-Körbe oder spezielle Biegewinkel? Wir fertigen individuelle Gehänge genau passend zu Ihrer Fördertechnik und Ihren Warenträgerstangen.
